Beschreibung

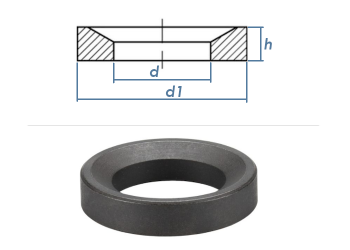

Kugelpfannen nach DIN6319 Form D aus einsatzgehärtetem Stahl, blank.
Kugelpfannen werden in Verbindung mit separat erhältlichen Kugelscheiben eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen.
Anwendungsprinzip siehe Artikelbilder.
Technische Daten:
d (Innendurchmesser)
in mm
|
d1 (Außendurchmesser)
in mm
|
h (Höhe)
in mm
|
Geeignet für
Schraubendurchmesser
|
7,1 | 12 | 2,3 | M6 |
9,6 | 17 | 3,2 | M8 |
12 | 21 | 4 | M10 |
14,2 | 24 | 4,6 | M12 |
19 | 30 | 5,3 | M16 |
