8 x 100mm Multifunktionsrahmendübel inkl. TX30 Schraube (1 Stk.)

8 x 100mm Multifunktionsrahmendübel inkl. TX30 Schraube (1 Stk.)

Artikelnummer: P008582

Originalkarton zu 50 Stk. *

1,23 €

122,57 € pro 100 Stück

inkl. 19% USt. , zzgl.

ab	Stückpreis / x 1 Stk. (1,00 Stück)	Grundpreis
3	0,79 €*	78,54 € pro 100 Stk.
5	0,68 €*	67,83 € pro 100 Stk.
10	0,58 €*	58,31 € pro 100 Stk.
25	0,52 €*	52,36 € pro 100 Stk.
50	0,50 €*	49,98 € pro 100 Stk.
100	0,48 €*	47,60 € pro 100 Stk.

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

x 1 Stk.

Beschreibung

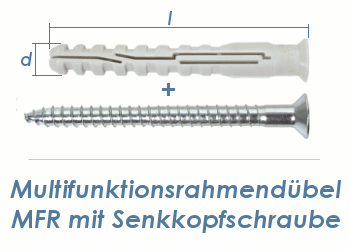

Multifunktionsrahmendübel mit TX Schraube
für die Anwendung bei Fassaden- und Dachkonstruktionen, Hinterlüfteten Fassaden, Dämmstoffbefestigungen, Unterkonstruktionen und bei der Profilmontage für alle gängigen Untergründe.

Durchmesser (d) und Länge (l) per Artikelbezeichnung

Eigenschaften:

ETA Zulassung Zugelassen für Beton und Mauerwerk
Brandschutzprüfung F90
für alle gängigen Untergründe geeignet
langer Spreizbereich und frühe Spreizung durch die seitlichen Balken sorgen für sicheren Halt
Durchmesser 10 & 14mm mit Setztiefe 70mm, 8mm mit Setztiefe 50mm
Flachbundausführung verhindert Bildung von Kontaktkorrosion
Dübel aus hochwertigem Nylon gefertigt
Durchsteckmontage
Anwendungen im Innenbereich (verzinkt) und Aussenbereich (rostfrei)

Eignung (Baustoffe):

Beton C20/25 (Druckfestigkeit 25 N/mm2) 1)
Naturstein
Vollziegel 1)
Kalksand Vollstein 1)
Vollstein aus Leichtbeton (Gasbeton, Porenbeton, Bims) 1)
Lochstein (Hochlochstein, Kalksandstein) 1)
Porenbeton 1)
Hohlblockstein aus Leichtbeton

1) Bestandteil der ETA Zulassung

Montage:

Technische Daten:

Abmessungen ( d x l) in mm	Bohrloch (do) in mm	mindest Bohrlochtiefe (h1) in mm	Verankerungstiefe (hnom) in mm	Anbauteildicke (tfix) in mm	Antrieb Schraube
8 x 60	8	60	50	10	TX30
8 x 80	8	60	50	30	TX30
8 x 100	8	60	50	50	TX30
8 x 120	8	60	50	70	TX30
10 x 80	10	80	70	10	TX40
10 x 100	10	80	70	30	TX40
10 x 115	10	80	70	45	TX40
10 x 135	10	80	70	65	TX40
10 x 160	10	80	70	90	TX40
10 x 200	10	80	70	130	TX40
10 x 240	10	80	70	170	TX40
10 x 280	10	80	70	210	TX40
10 x 320	10	80	70	250	TX40

Tragfähigkeit:

Typ	zul. Zuglast Nzul für Beton C16/20 (in kN)	zul. Querlast Vzul für Beton C16/20 (in kN)	zul. Last Fzul für Vollziegel Mz10 (in kN)	zul. Last Fzul für Vollziegel Mz20 (in kN)	zul. Last Fzul für Kalksand-Vollstein KS10 (in kN)	zul. Last Fzul für Kalksand-Vollstein KS20 (in kN)	zul. Last Fzul für Hochloch- Ziegle HLz12 (in kN)	zul. Last Fzul für Kalksand-Lochstein KLS12 (in kN)	zul. Last Fzul für Hohlblocksteine Hbn25 (in kN)	Zul. Biegemoment für verz. Schrauben Mzul (in Nm)
8mm	0,71	3,31	0,26	0,43	0,57	0,86	0,14	0,21	0,34	5,03
10mm	1,59	4,86	0,57	0,86	0,57	0,86	0,21	0,26	0,21	8,74
14mm	1,79	8,69	0,86	1,29	0,86	1,29	0,21	0,34	-	20,97

1kN entspricht ca. 100kg

Weitere Details zu anderen Steintypen (wie Porenbeton, Spannbetonhohlplatten) entnehmen Sie der ETA Zulassung unter Datenblätter.

Hersteller: apoloMEA

Multifunktionsrahmendübel MFR ETA Zulassung MEA

Multifunktionsrahmendübel MFR ETA Zulassung MEA
