M12 x 150mm Bolzenanker verzinkt - ETA Opt. 7 (1 Stk.)

  • Artikelnummer: P008590
Originalkarton zu 20 Stk. *
2,03 €
202,80 € pro 100 Stück
inkl. 20% USt. , zzgl. Versand (Paket)
ab Stückpreis / x 1 Stk. (1,00 Stück) Grundpreis
3 1,55 €* 154,80 € pro 100 Stk.
5 1,39 €* 139,20 € pro 100 Stk.
10 1,26 €* 126,00 € pro 100 Stk.
25 1,16 €* 116,40 € pro 100 Stk.
50 1,10 €* 110,40 € pro 100 Stk.
100 1,07 €* 106,80 € pro 100 Stk.
  • Sofort verfügbar
  • Lieferzeit: 2 - 3 Werktage (AT - Ausland abweichend)
x 1 Stk.
Beschreibung

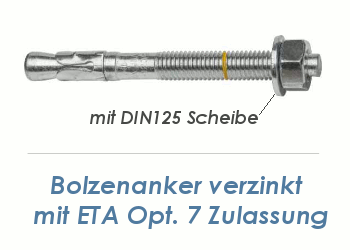

Bolzenanker / Blitzanker Stahl verzinkt mit Scheibe und Mutter
geeignet für die Schnellmontage in ungerissenem Beton und bei Naturstein mit dichtem Gefüge mit ETA Zulassung für ungerissenem Beton (Option 7).


Durchmesser (d) und Länge (l) per Artikelbezeichnung


Allgemein:
Bolzenanker (auch als Blitzanker oder Schlaganker bezeichnet) sind für die vielfälltige Befestigung in vorwiegend Beton geeignet und werden z.B. für die Montage von Holzbalken auf Beton, Befestigung von Metallprofilen auf Betonböden, zur Montage von Lagerprofilen, zur Befestigung von Pfostenträgern auf Betonsockeln, usw... verwendet.


Eigenschaften:
  • ETA Zulassung für ungerissenen Beton (Option 7)
  • Ausführung mit Unterlegscheibe gemäß DIN 125 bzw. DIN440 (siehe technische Daten)
  • Kraft- und drehmomentkontrollierte Spreizung
  • galvanisch verzinkt
  • Vor- und Durchsteckmontage

Montage:
Bitte bei der Montage auf ein exaktes und sauberes Bohrloch achten. Achtung! Bei unterschrittenem Randabstand verringern sich die Zugfestigkeitseigenschaften.


Bolzenanker Abmessungsskizze



Technische Daten:

Abmessung d x l
(in mm)
Bohrloch (d0)
in mm
Bohrlochtiefe (h1 min)
in mm
Setztiefe (hef)
in mm
Anbauteildicke (tfix)
in mm
Gewinde
6 x 45 1) 6 38 25 5 M6
6 x 60 6 48 35 10 M6
6 x 80 6 48 35 30 M6
6 x 85 6 53 40 30 M6
6 x 100 6 48 35 50 M6
8 x 50 1) 8 40 25 5 M8
8 x 75 8 60 45 10 M8
8 x 85 8 60 45 20 M8
8 x 95 8 60 45 30 M8
8 x 115 8 60 45 50 M8
8 x 135 8 60 45 70 M8
10 x 60 1) 10 42 27 10 M10
10 x 75 1) 10 55 40 10 M10
10 x 85 10 65 50 10 M10
10 x 92 10 65 50 17 M10
10 x 105 10 65 50 30 M10
10 x 125 10 65 50 50 M10
10 x 145 10 65 50 70 M10
10 x 175 10 65 50 100 M10
10 x 215 *) 10 65 50 140 M10
12 x 70 1) 12 58 38 2 M12
12 x 110 12 90 70 10 M12
12 x 120 12 90 70 20 M12
12 x 130 12 90 70 30 M12
12 x 150 12 90 70 50 M12
12 x 180 12 90 70 80 M12
12 x 200 *) 12 90 70 100 M12
12 x 220 *) 12 90 70 120 M12
12 x 240 *) 12 90 70 140 M12
12 x 260 *) 12 90 70 160 M12
12 x 300 *) 12 90 70 200 M12
12 x 320 *) 12 90 70 220 M12
16 x 95 16 75 50 10 M16
16 x 135 16 110 85 15 M16
16 x 150 16 110 85 30 M16
16 x 180 16 110 85 60 M16
16 x 200 16 110 85 80 M16
16 x 220 *) 16 110 85 100 M16
16 x 270 *) 16 110 85 150 M16
16 x 320 *) 16 110 85 200 M16
20 x 110 20 90 60 10 M20
20 x 160 20 130 100 20 M20
20 x 215 20 130 100 75 M20
20 x 270 20 130 100 130 M20

1) nicht Bestandteil der Zulassung
* mit großer Scheibe nach DIN440 / ISO7094 für den Holzbau


Montagedaten:









Durchmesser M6 M8 M10 M12 M16 M20
Drehmoment (Tinst)
in Nm
8 15 30 50 90 180
Schlüsselweite SW
in mm
10 13 17 19 24 30
Durchgangsloch für anzuschließendes Anbauteil
in mm
7 9 12 14 18 22
Unterlegscheibe Außendurchmesser x Dicke
in mm
12 x 1,6 16 x 1,6 20 x 2 /
34 x 3 *
24 x 2,5 /
44 x 4 *
30 x 3 /
56 x 5
37 x 3/
72 x 6



* mit großer Scheibe nach DIN440 / ISO7094 für den Holzbau






Weitere Details wie Tragfähigkeiten, Rand- und Achsabstände entnehmen Sie der unter Datenblättern angeschlossenen ETA Zulassung.

Hersteller:
apoloMEA Dübel

apoloMEA ETA Zulassung Blitzanker BAplus

apoloMEA ETA Zulassung Blitzanker BAplus
