RAMPA-Muffen Typ-SKD30
mit abschließendem Bund, Innensechskant, Führungsansatz und patentiertem 1-Gang-Außengewinde für vereinfachtes Einschrauben in Holz, Holzwerkstoffen und thermoplastischen Kunststoffen.

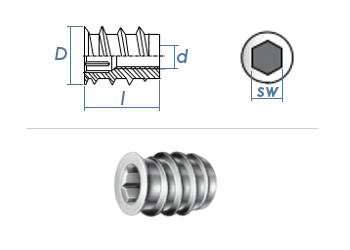

Durchmesser (d ) x Länge (l) x Außendurchmesser (AD) per Artikelbezeichnung
Eigenschaften:
RAMPA®-Muffen Typ SKD30 mit abschließendem Bund, Innensechskant, Führungsansatz und patentiertem 1-Gang-Außengewinde für vereinfachtes Einschrauben in Holz, Holzwerkstoffen und thermoplastischen Kunststoffen. Optimale Haltefunktion in verschiedenen Holz- und Kunststoffwerkstoffen und max. Tragfähigkeitsausnutzung des Einschraubbereichs. Ideal als Alternative für ausgerissene Schrauben bzw. für viele Montagevorhaben von Holz zu metrischem Gewinde wie z.B. Metallfuss an Tischplatte,...
Verarbeitungshinweise:
- Bei Hölzern oder Holzwerkstoffen ist stets der kleinste Vorbohr-Ø zu wählen
- Sollte es Probleme bei der Verarbeitung geben, kann der Vorbohr-Ø entsprechend des Toleranzbereichs (AD >12mm = +0,5mm / AD<10mm =-0,5mm)
- Bohrungen in Harthölzern (Dichte < 500kg/m3) oder Kunststoffen sollten nach Möglichkeit mit einer Senkung s=min. 0,3mmx45° versehen werden
- Aufgrund der äußerst homogenen mechanischen Eigenschaften kann bei Kunststoffen der größt zulässige Vorbohrdurchmesser verwendet werden
- Die Vorbohrtiefe sollte Muffengesamtlänge (l) + 2mm betragen (Vermeidung von Durchbrechen bei zu tiefem Einschrauben)
Technische Daten:
|
Durchmesser (d)
|
Länge (l)
in mm
|
Außendurchmesser (AD)
in mm
|
Antrieb SW
|
Vorbohrdurchmesser
in mm
|
|
M4
|
8
|
8
|
4
|
7
|
|
M4
|
10
|
8
|
4
|
7
|
|
M4
|
12
|
8
|
4
|
7
|
|
M5
|
12
|
10
|
5
|
9
|
|
M6
|
12
|
12
|
6
|
10-10,5
|
|
M6
|
15
|
12
|
6
|
10-10,5
|
|
M6
|
18
|
12
|
6
|
10-10,5
|
|
M8
|
15
|
14
|
8
|
12-12,5
|
|
M8
|
18
|
14
|
8
|
12-12,5
|
Hersteller: Rampa
